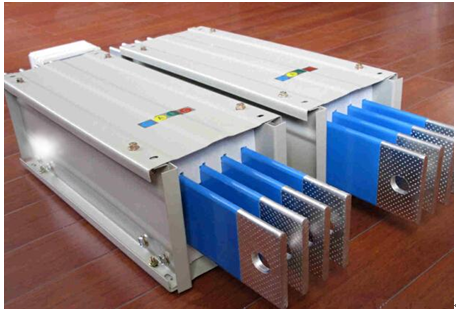

空氣母線槽樣品
封閉母線槽的選擇和使用過程中的具體應用
母線槽是一種高效傳輸電流的配電裝置，具體是利用鋁、銅母線柱制作的一種封閉的金屬槽裝置，用來匯集和分配電力的載體，所以又稱匯流母線槽。 母線槽按照不同的絕緣方式可以分為高強度插接母線槽、密集絕緣插接母線槽以及空氣式插接母線槽三種形式:根據母線槽的結構以及用途的差異又可以分為空氣絕緣、空氣附加絕緣、密集絕緣、耐火、樹脹絕緣以及滑觸式母線槽;按照母線槽外殼的制作材料又可以分為鋼外殼、鋁合金外殼以及鋼鋁混合外殼母線槽。
它與傳統電纜以及輸電導線相比較而言，由于其體積小、容量大以及裝拆快捷等特點在進行大規模的電流輸送時有著非常明顯敏技術優勢，并且母線槽中使用了高質量的絕緣材料，提高了供配電系統的安全性、可靠性的同時也延長了母線槽的使用壽命。
母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。
此外，對各種母線槽，通常應該按照大長期工作電流選擇母線槽截面。并且按照通過大短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。通常情況下，封閉母線槽適用于50Hz,額定電壓380V,額定電流250 ~4000A的三相四線、三相五線制的供配電系統中。
由于導體存在電阻和多導體接近時交流電流趨表效應等因素的影響，母線槽通過電流時會引起發熱。銅、鋁質裸母線槽長期工作時的發熱允許溫度為70℃，但當其接觸面處具有錫的可靠覆蓋時，則允許溫度提高到85℃。
